智慧矿山标配 | 英威腾高压iSVG，助力煤矿电能质量提升

随着高产高效矿井建设推进，大量自动化与应急储能设备投入使用。这带来了两方面问题：一方面大功率非线性设备导致电网电能质量下降，另一方储能应急设备投入导致功率因数下降，使得煤矿电网电能质量管理日益重要。

目前多数用户仍采用传统电容/电感补偿装置。这类装置属于被动投切，响应慢、补偿呈阶梯状、功能单一，且大容量电容组体积大、易受电网影响，整体补偿效果有限。

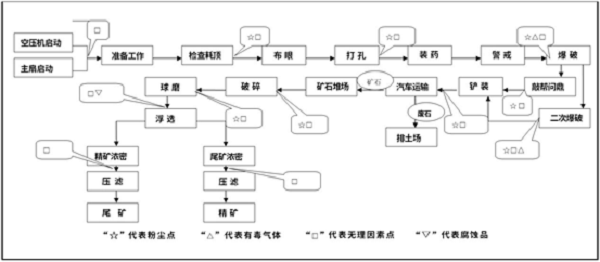

工艺流程图

项目痛点

1、大功率非线性设备导致系统功率因数降低，而供电局对高压工业用户的功率因数要求不低于0.9

2、球磨机、提升机等重型设备启动时产生冲击性无功负荷，引发电网剧烈波动，严重时可导致电网故障

3、变频器、整流器等装置的大量应用，造成电网高次谐波含量增加

4、变压器与负载距离较远，致使受电端电压偏低，负载启动时电压波动极大

5、传统电容补偿或SVC装置功能单一、响应迟缓、占地面积大

综上所述，客户亟需一款集动态无功补偿、谐波治理、电压闪变抑制等多功能于一体的电能质量治理设备。

英威腾解决方案与价值

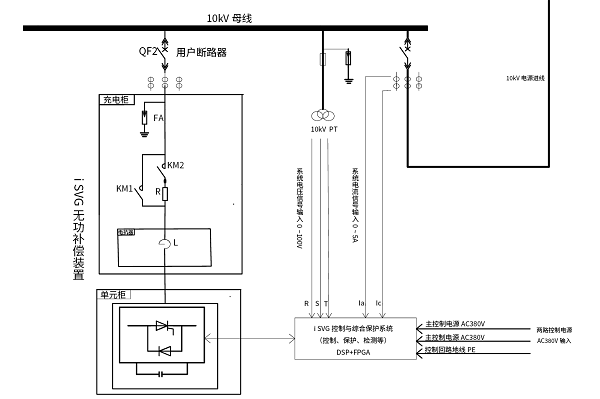

英威腾高压iSVG以IGBT构成自换相桥式电路，并联接入电网。通过精确控制桥式电路交流侧输出电压的相位与幅值，或直接控制其交流侧电流，可使设备快速吸收或发出无功电流，实现动态、连续的无功补偿。

方案特点

- 补偿方式革新：替代传统电容/电感补偿，从被动投切升级为主动吸收与释放无功，实现从阶梯补偿到连续平滑补偿的跨越，响应时间＜5ms

- 谐波治理能力：并网电压谐波总畸变率＜1%，支持谐波动态补偿，有效净化电网

- 电压稳定控制：抑制电压闪变与波动，维持受电端电压稳定，提升系统电压稳定性

- 物联智能化：标配4G物联网系统，支持远程参数设定、数据监控、故障诊断与运维管理，兼容PC与APP终端，实现7×24小时在线监测

客户价值

01 直接经济收益

功率因数提升至0.9以上，实现从电费罚款到电费奖励的转变，显著节省用电成本

02 生产运行保障

有效抑制长距离供电或大负载启动引起的电压波动与闪变，将电压稳定在±2%以内，保障连续稳定生产

03 设备与系统保护

高效治理谐波，净化电能质量。清洁、稳定的电网环境可降低设备温升与绝缘老化速度，延长设备使用寿命，减少故障率与维护成本

04 快速投资回报

通过电费节约、故障停产损失降低及运维成本减少，项目投资回收期通常可缩短至一年左右

05 智能运维支持

依托远程监控与故障预警功能，降低人工巡检成本，并便于接入智慧矿山管理系统

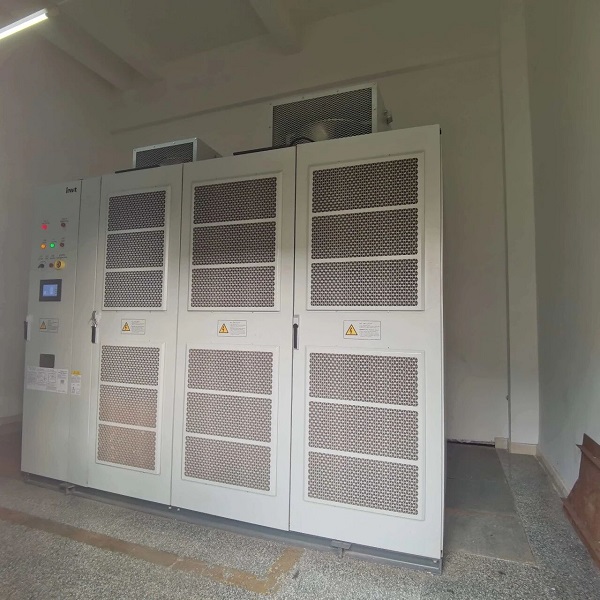

英威腾高压iSVG通过快速动态补偿与谐波抑制，有效解决了传统无功装置响应慢、易放大谐波等问题，兼具经济性与高可靠性，已成为智能电网升级的关键技术之一。英威腾长期专注于电力电子技术的研发与应用，iSVG产品拥有完全自主知识产权，已广泛应用于风电、光伏、冶金、矿山等领域，市场占有率持续提升。我们致力于为用户电能质量保驾护航，并为国家“双碳”目标的实现贡献专业力量。
