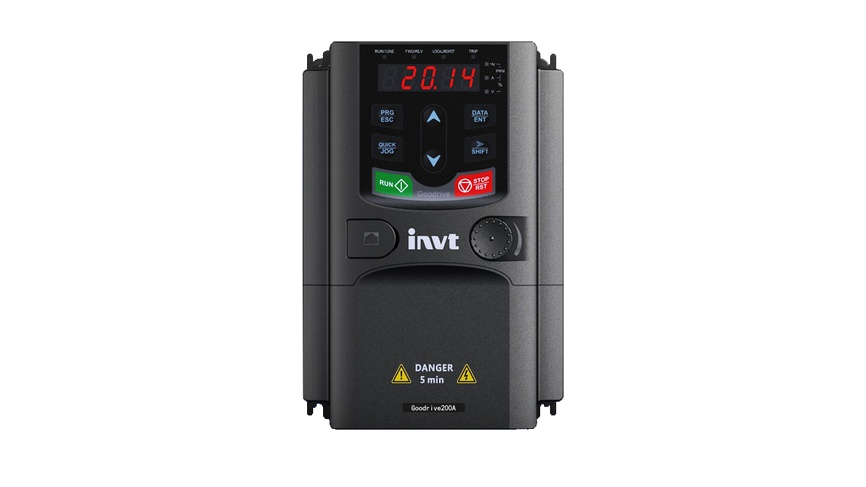

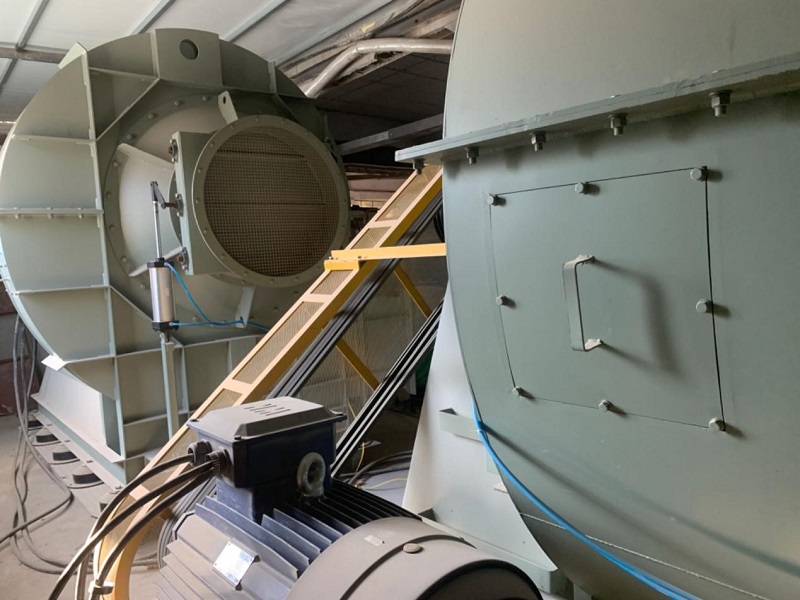

GD200A系列通用型变频器

GD200A系列G/P合一变频器具有优异的矢量控制性能,实现转矩控制、速度控制的一体化,能满足不同客户多种应用需求。此外,GD200A变频器具有简易供水、瞬时掉电不停机等多种功能,全系列支持共直流母线,产品可靠性高,可较好地满足客户各种使用需求。

产品特点

● 具有先进的开环矢量控制性能,良好的电压、电流控制技术

启动转矩0.5Hz/150%转矩,调速比1:100,动态响应<20ms,稳速精度±0.2%;

● 宽电压范围设计,满足苛刻的用户电网环境

宽电压范围达到AC 3PH:380V(-15%)~440V(+10%);

● 内置标配C3滤波器,可外置选配C2滤波器,EMC性能更优秀,使产品在电磁干扰场合更适用;

● 30KW(含)以下变频器内置制动单元;

● 全系列标配可进行参数拷贝的高性能键盘,方便客户使用和操作;

● 产品支持共直流母线方案,支持直流供电模式;

● 提供多种制动方式,可快速停车

包括能耗制动、磁通制动、直流制动、短路制动等;

● 具有简易供水、瞬时掉电不停机等多种功能,可较好地满足客户各种使用需求;

● 产品为半书本型结构、独立风道设计,支持壁挂、法兰、落地安装方式,为客户提供更可靠、更经济的安装使用方式。


规格参数

功能描述

规格指标

功率输入

输入电压(V)

AC 3PH 380V(-15%)~440V(+10%)

输入频率(Hz)

50Hz或60Hz,允许范围47~63Hz

功率输出

输出电压(V)

0~输入电压

输出频率(Hz)

0~400Hz

技术控制性能

控制方式

无PG矢量控制模式,空间电压矢量控制模式

电机类型

异步电机

调速比

异步机1:100(SVC)

速度控制精度

±0.2%(无PG矢量控制)

速度波动

± 0.3%(无PG矢量控制)

转矩响应

<20ms(无PG矢量控制)

转矩控制精度

10%(无PG矢量控制)

起动转矩

异步机:0.5Hz/150%(无PG矢量控制)

过载能力

150%额定电流1分钟,180%额定电流10秒,200%额定电流1秒(G型机)

运行控制性能

频率设定方式

数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定。

实现设定的组合和设定通道的切换。

自动电压调整功能

当电网电压变化时,能自动保持输出电压恒定

故障保护功能

提供三十多种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能

转速追踪再起动功能

实现对旋转中的电机的无冲击平滑起动

注意:4kW(含)以上具有该功能。

外围接口

端子模拟量输入分辩率

不大于20mV

端子开关量输入分辩率

不大于2ms

模拟输入

1路(AI2)0~10V/0~20mA,1路(AI3)-10~10V

模拟输出

2路(AO1、AO2)0~10V /0~20mA

数字输入

8路普通输入,最大频率1kHz

1路高速输入,最大频率50kHz

数字输出

1路高速脉冲输出,最大频率50kHz

1路Y端子开路集电极输出

继电器输出

两路可编程继电器输出

RO1A常开,RO1B常闭,RO1C公共端

RO2A常开,RO2B常闭,RO2C公共端

触点容量:3A/AC250V,1A/DC30V

其它

安装方式

支持壁挂式、落地式、法兰式安装三种方式

运行环境温度

-10~50℃,40℃以上降额使用

防护等级

IP20

冷却方式

强制风冷

制动单元

30kW(含)以下内置,其他选配外置

EMC滤波器

全系列产品可满足IEC61800-3 C3等级要求

选配外置滤波器:满足IEC61800-3 C2等级要求


资料下载

名称 版本 格式 大小 日期 下载
低压变频器GDL系列滤波选配件宣传手册 V1.2 pdf 4.92 MB 2024-10-08
英威腾工业自动化产品综合手册 V3.2 pdf 21.44 MB 2024-11-12
GD200A系列变频器产品手册 V2.6 pdf 18.06 MB 2024-12-06
名称 版本 格式 大小 日期 下载
低压通用变频器快速使用指南 V1.3 pdf 13.62 MB 2024-11-01
GD200A系列GP合一变频器说明书 V3.0 pdf 12.19 MB 2024-09-14
名称 版本 格式 大小 日期 下载
GD200A-GP合一 (1.5-132KW) CE认证 V1.0 pdf 344.65 KB 2022-11-07
GD300-4&GD200-4&GD200A-4&GD350A(132-500KW) TUV认证 V1.0 pdf 402.89 KB 2022-11-07
GD300-4&GD200-4&GD200A-4&GD350A(132-500KW) UKCA认证 V1.0 pdf 562.42 KB 2022-11-07
GD300-4&GD200-4&GD200A-4&GD350A(132-500KW) TUV认证 V1.0 pdf 271.07 KB 2022-11-07
GD300-4&GD200-4&GD200A-4&GD350A(132-500KW) CE TUV认证 V1.0 pdf 272.50 KB 2022-11-07
GD300-4&GD200-4&GD200A-4(22-110KW) UKCA认证 V1.0 pdf 570.06 KB 2022-11-07
GD300-4&GD200-4&GD200A-4(22-110KW) CE TUV认证 V1.0 pdf 267.31 KB 2022-11-07
GD300-4&GD200-4&GD200A-4(22-110KW) UKCA认证 V1.0 pdf 557.23 KB 2022-11-07
GD300-4&GD200-4&GD200A-4(22-110KW)EMC CE TUV认证 V1.0 pdf 280.84 KB 2022-11-07
GD300-4&GD200-4&GD200A-4(560-3000KW) CE认证 V1.0 pdf 355.60 KB 2022-11-07
GD300-4&GD200-4(1.5-18KW)GD35-4(4-15)GD200A-4(0.7-18KW)GD350A(1.5-15KW) TUV认证 V1.0 pdf 401.21 KB 2022-11-07
GD300-4&GD200-4(1.5-18KW)GD35-4(4-15)GD200A-4(0.7-18KW)GD350A(1.5-15KW) CE TUV认证 V1.0 pdf 275.37 KB 2022-11-07
GD300-4&GD200-4(1.5-18KW)GD35-4(4-15)GD200A-4(0.7-18KW)GD350A(1.5-15KW) EMC CE TUV认证 V1.0 pdf 290.44 KB 2022-11-07
GD300-4&GD200-4(1.5-18KW)GD35-4(4-15KW)GD200A-4(0.7-18KW)GD350A(1.5-15KW) EMC UKCA认证 V1.0 pdf 579.48 KB 2022-11-07
GD300-4&GD200-4(1.5-18KW)GD35-4(4-15KW)GD200A-4(0.7-18KW)GD350A(1.5-15KW) UKCA认证 V1.0 pdf 564.68 KB 2022-11-07
名称 版本 格式 大小 日期 下载
GD200A-200G-4(3D图) V1.0 rar 2.15 MB 2024-03-13
GD200A-200G-4(2D图) V1.0 rar 664.31 KB 2024-03-13
GD200A-110G-4(3D图) V1.0 rar 2.10 MB 2024-03-13
GD200A-110G-4(2D图) V1.0 rar 560.62 KB 2024-03-13
GD200A-055G-4(3D图) V1.0 rar 1.65 MB 2024-03-13
GD200A-055G-4(2D图) V1.0 rar 575.91 KB 2024-03-13
GD系列大功率并机底座(2D图)【710~3000kW产品用】 V1.0 rar 1.72 MB 2023-07-31
GD系列变频器220-315kW底座(2D图)【19005-00031】 V1.0 rar 497.97 KB 2023-07-31
GD系列变频器132-200kW底座(2D图)【19005-00065】 V1.0 rar 238.18 KB 2023-07-31
GD200A-2R2G-4(3D图) V1.0 rar 1.54 MB 2022-11-07
GD200A-5R5G-4(3D图) V1.0 rar 1.69 MB 2022-11-07
GD200A-015G-4(3D图) V1.0 rar 1.86 MB 2022-11-07
GD200A-018G-4(3D图) V1.0 rar 1.86 MB 2022-11-07
GD200A-030G-4(3D图) V1.0 rar 1.91 MB 2022-11-07
GD200A-055G-4(3D图) V1.0 rar 1.51 MB 2022-11-07
GD200A-110G-4(3D图) V1.0 rar 1.88 MB 2022-11-07
GD200A-315G-4(3D图) V1.0 rar 2.34 MB 2022-11-07
GD200A-315G-4(带底座_3D图) V1.0 rar 2.82 MB 2022-11-07
GD200A-500G-4(3D图) V1.0 rar 3.88 MB 2022-11-07
GD200A-2R2G-4(2D图) V1.0 rar 593.54 KB 2023-03-14
GD200A-5R5G-4(2D图) V1.0 rar 641.20 KB 2023-03-14
GD200A-015G-4(2D图) V1.0 rar 803.66 KB 2023-03-14
GD200A-018G-4(2D图) V1.0 rar 545.66 KB 2023-03-14
GD200A-030G-4(2D图) V1.0 rar 364.62 KB 2023-03-14
GD200A-055G-4(2D图) V1.0 rar 493.39 KB 2023-03-14
GD200A-110G-4(2D图) V1.0 rar 479.32 KB 2023-03-14
GD200A-315G-4(2D图) V1.0 rar 132.65 KB 2023-03-14
GD200A-315G-4(带底座_2D图) V1.0 rar 132.67 KB 2023-03-14
GD200A-500G-4(2D图) V1.0 rar 1.01 MB 2023-03-14
名称 版本 格式 大小 日期 下载
GD200A-500G-4(EPLAN) V1.0 rar 25.68 MB 2023-12-13
GD200A-450G-4(EPLAN) V1.0 rar 25.68 MB 2023-12-13
GD200A-400G-4(EPLAN) V1.0 rar 25.68 MB 2023-12-13
GD200A-355G_400P-4(EPLAN) V1.0 rar 25.68 MB 2023-12-13
GD200A-315G_355P-4(EPLAN) V1.0 rar 34.99 MB 2023-12-13
GD200A-280G_315P-4(EPLAN) V1.0 rar 34.99 MB 2023-12-13
GD200A-250G_280P-4(EPLAN) V1.0 rar 34.99 MB 2023-12-13
GD200A-220G_250P-4(EPLAN) V1.0 rar 34.99 MB 2023-12-13
GD200A-200G_220P-4(EPLAN) V1.0 rar 18.58 MB 2023-12-13
GD200A-185G_200P-4(EPLAN) V1.0 rar 18.58 MB 2023-12-13
GD200A-160G_185P-4(EPLAN) V1.0 rar 18.58 MB 2023-12-13
GD200A-132G_160P-4(EPLAN) V1.0 rar 18.58 MB 2023-12-13
GD200A-110G_132P-4(EPLAN) V1.0 rar 16.88 MB 2023-12-13
GD200A-090G_110P-4(EPLAN) V1.0 rar 16.88 MB 2023-12-13
GD200A-075G_090P-4(EPLAN) V1.0 rar 16.88 MB 2023-12-13
GD200A-055G_075P-4(EPLAN) V1.0 rar 16.85 MB 2023-12-13
GD200A-045G_055P-4(EPLAN) V1.0 rar 16.85 MB 2023-12-13
GD200A-037G_045P-4(EPLAN) V1.0 rar 16.85 MB 2023-12-13
GD200A-030G_037P-4(EPLAN) V1.0 rar 11.30 MB 2023-12-13
GD200A-022G_030P-4(EPLAN) V1.0 rar 11.30 MB 2023-12-13
GD200A-018G_022P-4(EPLAN) V1.0 rar 11.97 MB 2023-12-13
GD200A-015G_018P-4(EPLAN) V1.0 rar 14.55 MB 2023-12-13
GD200A-011G_015P-4(EPLAN) V1.0 rar 14.55 MB 2023-12-13
GD200A-7R5G_011P-4(EPLAN) V1.0 rar 14.55 MB 2023-12-13
GD200A-5R5G_7R5P-4(EPLAN) V1.0 rar 12.19 MB 2023-12-08
GD200A-004G_5R5P-4(EPLAN) V1.0 rar 12.19 MB 2023-12-08
GD200A-2R2G-4(EPLAN) V1.0 rar 12.11 MB 2023-12-08
GD200A-1R5G-4(EPLAN) V1.0 rar 12.11 MB 2023-12-08
GD200A-0R7G-4(EPLAN) V1.0 rar 12.11 MB 2023-12-08
