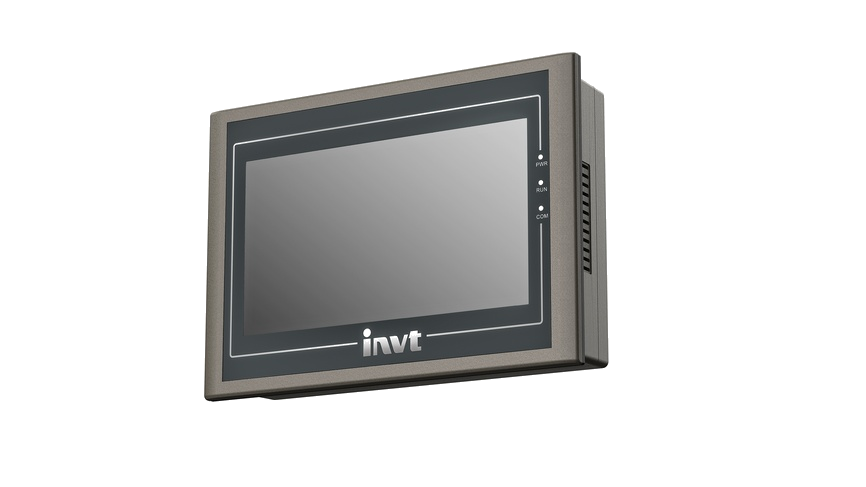

VS人机界面一体机是一款显示丰富、内存庞大、组态功能强大、使用简单的人机界面。可轻松实现工业自动化各领域的人机交互功能，广泛应用于制造行业、水处理行业、纺织行业、包装行业、木工行业、医疗行业、食品行业、农事行业等行业。
强劲核芯
● 搭载工业级高性能ARM处理器，主频高达600mMHz
● 大幅提高数据处理效率
多样化通信
● 内置COM端口集成了RS232/422/485通信方式
● 支持工业以太网通信，通过内置10M/100M自适网卡，实现多设备间的数据交换
● 支持自由口通信协议
便捷组态
● 内置大量丰富的行业矢量图库
● 支持自定义的矢量图形，可自绘
● 提供标准常用矢量图外框
● 支持宏指令编程，C语言脚本
● 支持U盘更新工程及数据导入导出
特色功能
● 计算机可通过HMI直接与PLC通信
● 支持2台HMI同时与1台PLC通信
● 在线模拟功能，计算机可以直连PLC模 拟组态工程
● 报警记录存储可扩展
语言字体
● 支持多国语言文字，5种语言任意切换
● 支持TRUE TYPE(TTF)字体
● 支持复杂属性的字体编辑
● unicode编码，国际标准
安全可靠
● 工业级设计，运行稳定
● 高容量FLASH，支持存储大容量数据，断电不丢失，支持U盘存储
● 全新的密码机制，使用更安全、可靠
型号 | VS070-1614MDR1 |
电源 | |
额定电压 | 24VDC(±15%) |
额定功率 | 5W |
输入 | |
数字量 | 16点 |
模拟量 | 2通道 |
输出 | |
数字量 | 14 |
模拟量 | 1 |
显示 | |
显示屏尺寸 | 7" |
分辨率 | 800x480 |
屏幕材质 | TFT |
色彩深度 | 24位 |
亮度(cd/m2) | 450 |
背光类型 | LED |
背光寿命(hr) | 20,000 |
触摸面板类型 | 4线电阻式 |
处理器和存储器 | |
处理器 | Cortex-A8 600MHz |
内存 | 128M DDR3 |
闪存 | 128M FLASH |
接口 | |
USB | USB Host：USB2.0*1 / USB Client：USB2.0*1 |
串行接口 | COM1:RS232/422/485 / COM2:RS232/422/485 |
以太网 | - |
SD卡槽 | - |
环境 | |
工作温度 | -20～55°C |
工作湿度 | 5～95%RH(无凝露) |
防护等级 | IP65(前面板） |
认证 | |
CE | EN55032,EN55035 |
FCC兼容性 | FCC,Class A |
RoHS | ● |
外观和重量 | |
外观尺寸(mm) | 205×145×40 |
开孔尺寸(mm) | 192×138 |
重量(Kg) | 0.7Kg |
组态 | |
组态软件 | HMI TOOL + Auto Station |
