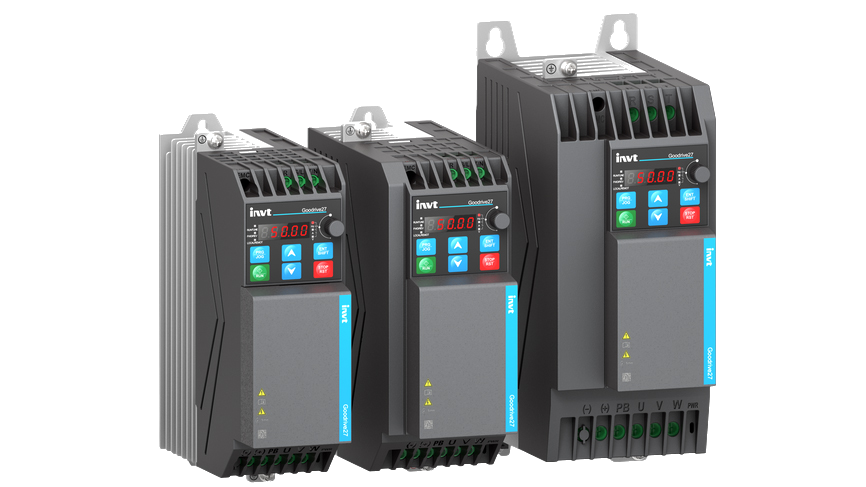

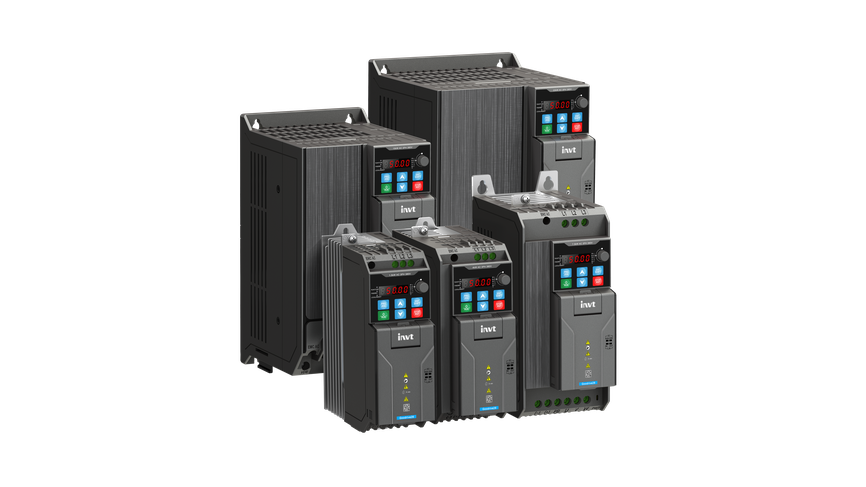

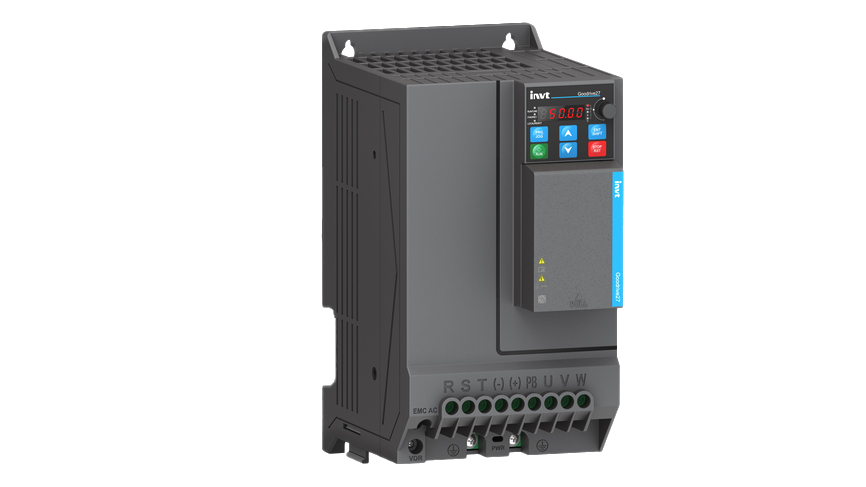

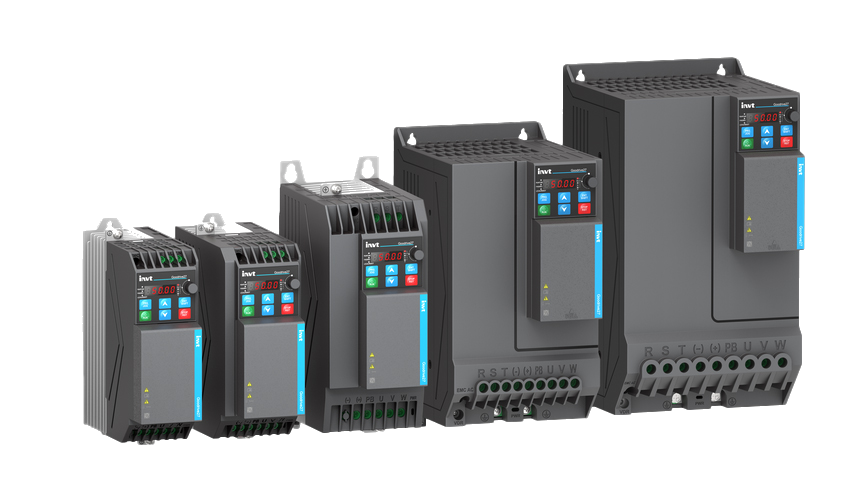

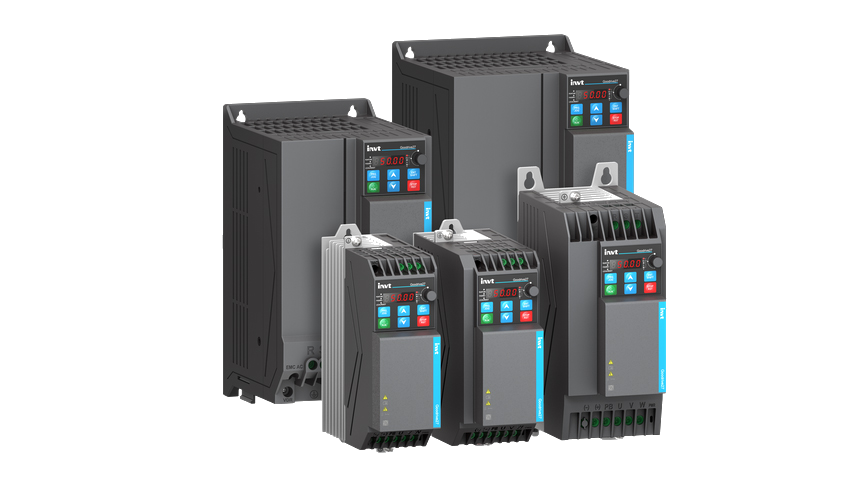

GD27是一款全新设计的灵巧型变频器，产品结构紧凑、简单易用、性能优异，功能丰富，可广泛应用于木工、纺织、食品、印包、塑料、暖通空调、物流输送设备等行业。
功率范围：
AC 1PH 200V ~ 240V 0.4kW~2.2kW
AC 3PH 200V ~ 240V 0.4kW~4kW
AC 3PH 380V ~ 480V 0.75kW~7.5kW
* 新一代电机控制平台： 具备异步电机和永磁同步电机驱动能力，支持SVC和V/F控制方式
* 支持长电机线缆：支持最长150m电机线缆应用，无需外加输出电抗器
* 内置安全功能：安全转矩停止（STO）
* 环境适应性强：高达50℃环境下，可满载可靠运行
* 安装简单灵活：紧凑书本型，可并排安装
* PUSH-IN压簧式控制端子、支持外引键盘
* 内置EMC滤波器：符合IEC61800-3 C2/C3类
功能描述 | 规格指标 | |
技术控制性能 | 输入电压 | AC 1PH 200V ~ 240V AC 3PH 200V ~ 240V AC 3PH 380V ~ 480V |
输入频率 | 50Hz或60Hz，允许范围47~63Hz | |
输出频率 | 0~599Hz | |
控制方式 | 空间电压矢量控制，无PG矢量控制模式 | |
电机类型 | 异步电机 ，永磁同步电机 | |
调速比 | 异步机1:100(SVC)，同步机1:20 (SVC) | |
速度控制精度 | ±0.2%（无PG矢量控制） | |
速度波动 | ±0.3%（无PG矢量控制） | |
转矩响应 | <10ms（无PG矢量控制） | |
转矩控制精度 | 5%（无PG矢量控制） | |
起动转矩 | 异步机：0.5Hz/150%（无PG矢量控制） 同步机：2.5Hz/150%（无PG矢量控制） | |
过载能力 | 150%额定电流60s，180%额定电流10s | |
运行控制性能
| 频率设定方式 | 键盘数字设定、模拟量设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定等；可实现设定的组合和设定通道的切换 |
自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | |
故障保护功能 | 提供全面故障保护功能：过流、过压、欠压、过温、过载、缺相、短路等保护功能 | |
外围接口 | 模拟输入 | 2路 AI1：0~10V/0~20mA；AI2：0~10V |
模拟输出 | 1路 AO1：0~10V/0~20mA | |
数字输入 | 4路普通输入。最大频率1kHz 1路高速输入。最大频率50kHz | |
数字输出 | 1路Y端子开路集电极输出 | |
继电器输出 | 2路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V | |
安全转矩停止(STO)输入 | STO冗余输入，外接常闭触点，触点断开时STO动作，变频器停止输出 安全输入信号线使用屏蔽线，接线长度控制在25米以内 出厂时H1、H2均与+24V短接，使用STO功能时需江端子上的短接线拆除 | |
环境 | 海拔高度 | 1000m以下 |
存储温度 | -20~70℃ | |
运行环境温度 | -10~50℃ | |
湿度 | 小于95%RH，无结露 | |
防护等级 | IP20 | |
其他 | 制动单元 | 标配内置制动单元 |
安装方式 | 支持壁挂式、导轨式安装，可并排安装 | |
冷却方式 | 单相/三相220V：0.75kW（含）以下自然冷 三相380V： 1.5kW（含）以下自然冷 其他机型：风冷 | |
认证标准 | 满足CE认证 | |
