直击化工重载工况！英威腾驱动方案破解堆垛机运行难题

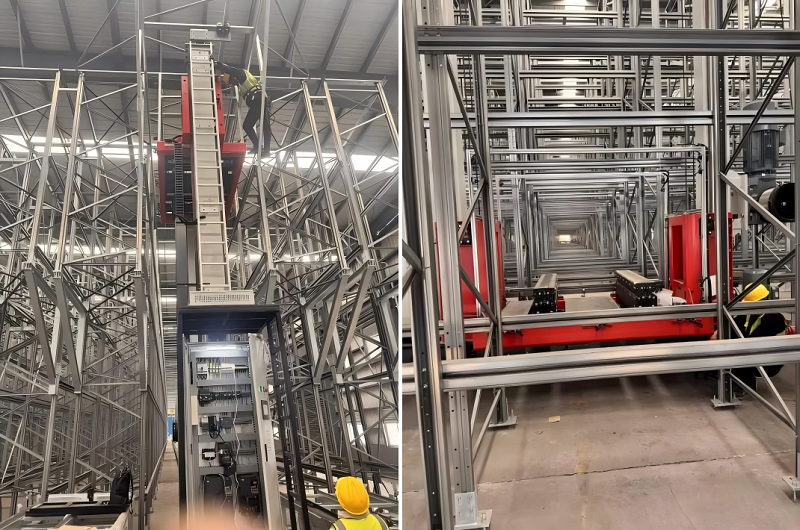

在“十五五”智能制造与绿色发展的政策指引下，英威腾携手河南某大型化工企业，助力其年产80万吨尿素成品立体仓储库项目堆垛机稳定上线运行。该项目配套10条巷道式重型堆垛机，面临粉尘腐蚀、重载高频启停、毫米级定位及全年不间断运行等严苛工况挑战。英威腾以GD350-19-WL系列专用变频器为核心，交付了一套兼顾性能与可靠性的成套驱动方案。

英威腾定制方案（单台堆垛机）

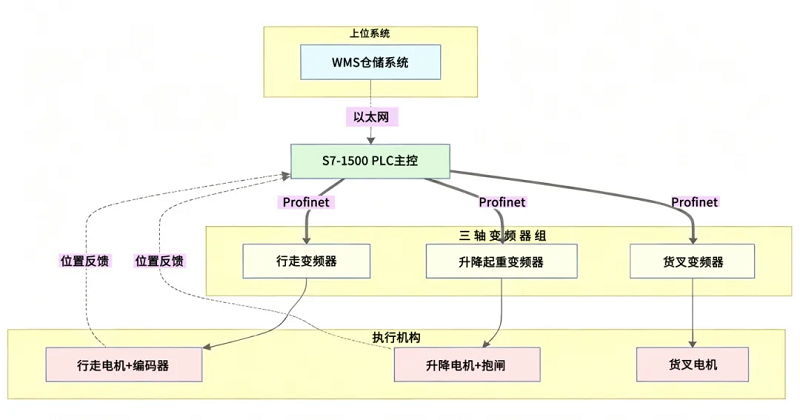

▲应用方案拓扑图▲

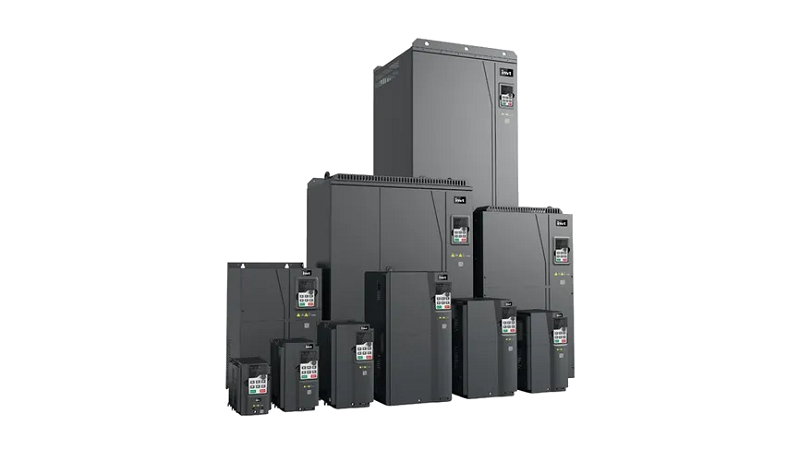

硬件配置：行走15kW（带制动单元）、升降11kW（起重专用，集成抱闸控制）、货叉4kW（高精度力矩控制），均采用GD350-19系列闭环矢量变频器。

反馈与通讯：增量式PG编码卡+SSI激光测距卡，实现速度内环+位置外环双闭环；标配Profinet通讯，直连PLC总线，响应迅捷。

化工防护柜体：三重防尘滤网、冷凝除湿、防腐涂层及独立隔离风道，适配粉尘腐蚀工况；预留STO安全端子，接入急停、断绳等安全回路。

核心控制功能

◀内置防摇摆算法：根据速度、载重、高度自适应调整加减速曲线，停车即稳，无需等待衰减

◀抱闸联动逻辑：转矩建立后开闸，停机先抱闸再撤转矩，防溜钩响应时间≤50ms，满载下坠位移≤2mm

◀多段速S曲线：远/中/近距自动切换速段，柔性启停减少机械冲击

◀故障联动预警：实时监测电流、温度、转矩、位置，异常预报警并上传WMS，自动暂停故障巷道任务

◀空载/重载自适应：空载自动降频节能，满载提升转矩稳定性

现场应用收益

1、全年稳定运行：10台堆垛机在尿素粉尘环境中24H连续作业，变频器年均故障报警低于3次，从未因驱动系统过热或粉尘侵入导致非计划停机，保障了成品仓全年350天出库不间断

2、存取节奏紧凑：防摇摆算法生效后，堆垛机高速运行到位无需等待晃动衰减，货叉可直接伸入货位存取，单托存取时间缩短18%，10条巷道每日出入库能力提升近20%，紧贴尿素日产节拍，防成品胀库风险，库容利用率稳定在95%以上

3、维护省心省力：S曲线柔性启停大幅减轻行走轮、链条、减速机冲击磨损，年度备件更换费用明显减少；变频器直接报出故障代码，维修人员现场平均抢修时长缩短70%，无需依赖厂家远程诊断

4、电费账单直观下降：变频器按负载自动调节转速，空载回程降频运行，综合节电率达28%，月度电费支出明显下降，直接响应绿色低碳运营要求。

5、数据互联不担心扩容：现有10条巷道驱动系统已全部接入厂区MES与能源管理平台，设备状态、能耗数据实时可查；后期新增巷道可直接复制配置参数，无需重新选型调试。

重载1.5吨、毫米级定位、350天不间断可靠作业——英威腾GD350-19-WL以实际运行数据验证了其在化工重载工况下的适配性与稳定性。未来，英威腾将持续深耕细分行业场景，以自主可控的变频驱动技术，助力更多制造企业实现高效、稳定、绿色的智能化升级。
